ビジネスプロセス分析を行って業務改革を進めましょう
３．データモデリング （エンティティ表、エンティティ関連図）
エンティティ表
| データ項目名 | Key | 説明 |
| 得意先コード | ★ | |
| 得意先名 | ||
| 郵便番号 | ||
| 住所 | ||
| 電話番号 | ||
| メールアドレス | ||
| ・・・ | ||
| ・・・ | ||
| データ項目名 | Key | 説明 |
| 受注Ｎｏ |
★ | システムで自動発番 |
| 得意先コード |
||
| 受注日 |
| データ項目名 | Key | 説明 |
| 受注Ｎｏ | ★ | システムで自動発番 |
| 行Ｎｏ | ★ | |
| 品目番号 | ||
| 受注数量 | ||
| 受注単価 | ||
| ・・・ | ||
| ・・・ |
エンティティ関連図（ＥＲ図）
親子関係、参照関係、派生関係の３つの関係で記述する。

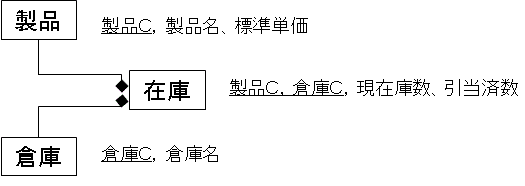

親子関係
一方のエンティティの識別子が、もう一方のエンティティの識別子の一部になっている関係

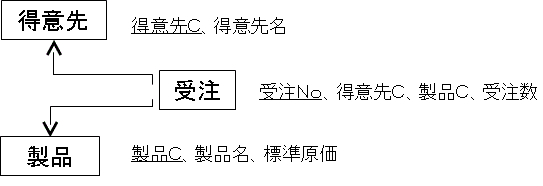

参照関係
あるエンティティの識別子が、他のエンティティの属性項目となっている関係

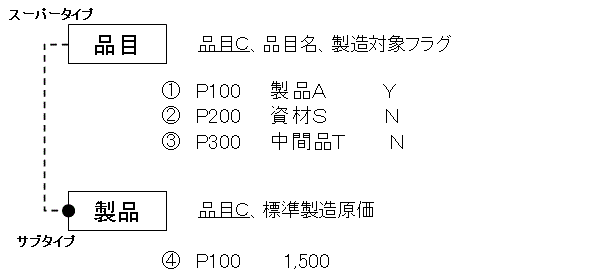

派生関係
